Testequipment für Akkumessungen:

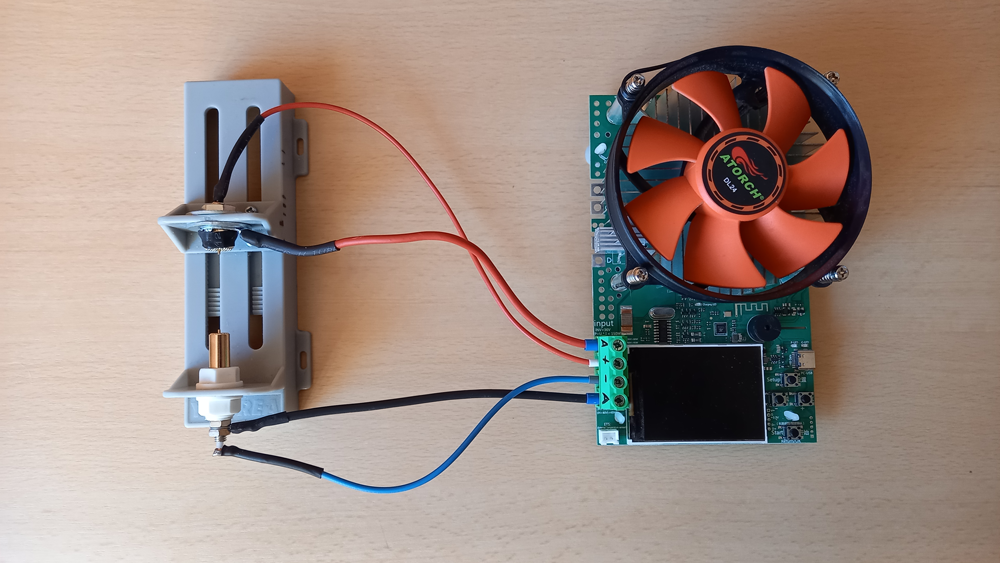

| Messstation (Hardware) bis 04/2025 |
Atorch DL24 (ältere Variante mit Micro-USB) |
| Messstaion (Software) bis 04/2025 |
Test Controller (von HKJ) |
| Messstation (Hardware) seit 04/2025 |
Atorch DL24 (neuere Variante mit USB-C) |
| Messstation (Software) seit 04/2025 |
ATORCH BenFang System APP |
| Ladegerät für NiMH Akkus Ladestrom |
Technoline BC-700* AAA: 200mA // AA: 700mA |
| Ladegerät für 1,5V Akkus Ladestrom |
XTAR L8 Ladestrom regeln die Akkus selbst |
| Ladegerät für 3,6V Akkus Ladestrom |
MIBOXER C2 4000 Ladestrom je nach Akkugröße unterschiedlich |
| Ladegerät für sehr lange 3,6V Akkus Ladestrom |
Keeppower S1 2A |
| Sonstige Ladegeräte | XTAR VX2 Pro* DDR Ladefix 2,4A |
| Sonstiges Equipment | TOPDON TC004 Mini Wärmebildkamera* YR-1035+ bei Amazon* |
| Multimeter | Amprobe 30XR-A* Meterk MK06* UNI-T UT210E* |
(*) Bei den mit Sternchen markierten Links handelt es sich um Affiliate-Links. Im Fall einer Bestellung über einen solchen Link wird Akkutests am Verkaufserlös beteiligt, ohne dass der Preis für dich steigt.
Wo liegen die Grenzen?
Die meisten Geräte haben Grenzen in denen sie arbeiten, daher hat auch mein Messaufbau Grenzen über die hinaus ich nicht testen kann. Diese sind:
- maximal 150 Watt (spannungsunabhängig)
- maximal 20 Ampere
- maximal 23.000 Lumen
- maximal 200.000 Lux
Testequipment für Helligkeitsmessungen:
- HS1010 Luxmeter
- Eigenbau „Ulbrichtkugel“
- App White Balance Kelvin Meter zur Bestimmung der Farbtemperatur
Wie ich die Kapazität der Zelle in 1,5V Akkus messe, ohne sie zu zerlegen
Die Zelle im Inneren eines 1,5V Akkus ist eine kleine Li-Ionen Zelle. Ihre tatsächliche Spannung lässt sich von außen nicht ermitteln. Um die Kapazität der Zelle zu messen, könnte man den Akku zerlegen, aber dann wäre der Akku als 1,5V Akku unbrauchbar. Es gibt aber eine sehr einfache Möglichkeit die Kapazität der Zelle zu messen:
Die Ladelektronik befindet sich im Akku selbst. Und die besteht fast immer aus einem Linearladeregler. Dank dem ist es möglich, einfach die Kapazität die hineingeladen wird zu messen. Und diese Kapazität ist dann gleich der Kapazität der Zelle.

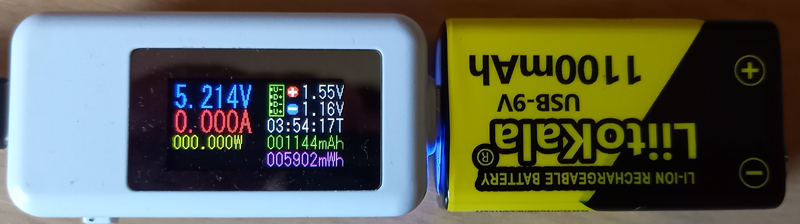

Das funktioniert nicht nur bei 1,5V Akkus, auch bei 9V Akkus die über USB geladen werden …
… und auch in einfachen Ladegeräten für 3,6V Akkus, da auch hier nur ein Linearladeregler verbaut ist:
